순수제조장치

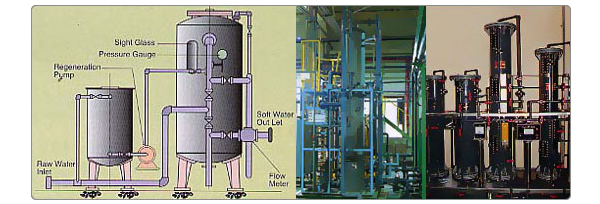

Mixed-Bed Deionizer.
원 리
강산성 양이온 교환수지(SK-1B,C-100,IR-120등)와 강염기성 음이온 교환수지(SA20AP,A600,IRA416)를 한탑에 충전혼합하여 원수가 수지층을 통과하므로 원수중에 유형,무형의 불순물을 제거하여 고순도의 순수를 제조하는 장치이다.재생은 동일탑 내에서 양이온(+)은 5~10%의염산(HCI)이나 1~5%의 황산(H₂SO₄)으로, 음이온(-)은 4~10%의 가성소다(NaoH)를 사용하여 재생한다.
용 도
- 제약 및 시약용수
- 화학약품용수
- 석유화학용수
- 드링크제용수
- 고압보일러용수
- 필름현상수세용수
- 원자로전기분해용수
- 각종정밀기계공업용수
- 전자 및 반도체공업용수
- 청량식료용수
- 양조용수
- 도금용수
- 제경용수
- 실험실
- 화장품
- 밧데리
- 학교 등
SPECIFICATION
| MODELMODEL | Flow Rate | Resin(ℓ) | Vessel Size | HCI Tank | NaOH Tank | Piping(P.V.C.)(inch) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ℓ/HR | ㎥/Cycle | Cation | Anion | Dia | Height | Dia | Height | Dia | Height | ||
| HWMD-10 | 470 | 4.7 | 10 | 20 | 240 | 1,500 | 250 | 400 | 300 | 400 | 1/2″-3/4″ |
| HWMD-20 | 950 | 9.5 | 20 | 40 | 330 | 1,500 | 250 | 400 | 320 | 600 | 1/2″-3/4″ |
| HWMD-25 | 1,180 | 11.8 | 22 | 50 | 370 | 1,500 | 270 | 600 | 350 | 600 | 1/2″-1″ |
| HWMD-50 | 2,370 | 23.7 | 50 | 100 | 460 | 1,830 | 350 | 600 | 500 | 600 | 1″-11/2″ |
| HWMD-75 | 3,560 | 35.6 | 75 | 150 | 560 | 1,830 | 350 | 900 | 500 | 900 | 11/2″ |
| HWMD-100 | 4,750 | 47.5 | 100 | 200 | 600 | 2,120 | 400 | 900 | 580 | 900 | 11/2″-2″ |
| HWMD-150 | 7,120 | 71.2 | 150 | 300 | 740 | 2,120 | 500 | 900 | 650 | 1,000 | 11/2″-2″ |
| HWMD-200 | 9,500 | 95.0 | 200 | 400 | 910 | 2,430 | 580 | 900 | 770 | 1,000 | 2″ |
| HWMD-250 | 11,870 | 118.7 | 250 | 500 | 900 | 2,430 | 640 | 900 | 770 | 1,200 | 2″-21/2″ |
| HWMD-300 | 14,250 | 142.5 | 300 | 600 | 980 | 2,430 | 650 | 1,000 | 850 | 1,200 | 2″-21/2″ |
| HWMD-500 | 23,750 | 237.5 | 500 | 1,000 | 1,300 | 2,430 | 770 | 1,200 | 1,100 | 1,200 | 2″-21/2″ |
| HWMD-750 | 35,620 | 356.2 | 750 | 1,500 | 1,460 | 2,430 | 970 | 1,200 | 1,200 | 1,500 | 3″ |
| HWMD-1,000 | 47,500 | 475.0 | 1,000 | 2,000 | 1,600 | 3,050 | 1,100 | 1,200 | 1,400 | 1,500 | 4″ |
| HWMD-1,500 | 71,250 | 712.5 | 1,500 | 3,000 | 1,960 | 3,050 | 1,200 | 1,500 | 1,700 | 1,500 | 4″-5″ |
| HWMD-2,000 | 95,000 | 950.0 | 2,000 | 4,000 | 2,200 | 3,050 | 1,400 | 1,500 | 2,000 | 1,500 | 5″ |
Two-Bed Deionizer
원리
- 복상식은 양이온 교환수지와 음이온 교환수지를 각각 다른 탑에 충전하여 원수가 양이온 교환수지를 완전히 통한 다음 음이온 교환수지를 통하여 순수를 얻는 장치이다.
용도
- 혼상식 순수제조장치와 동일하며 혼상식과 같이 사용할 때는 대개의 경우 전처리로서 사용되고 저항률 5~10x10⁴Ω㎝를 필요로 하는 곳에서 사용된다.
SPECIFICATION
| MODEL | MODEL | Resin | Cation Tower | Anion Tower | Capacity (㎥/cycle) |
Piping (inch) |
|||
|---|---|---|---|---|---|---|---|---|---|
| Cation(ℓ) | Anion(ℓ) | Diameter (m/m)φ |
Height (m/m)H |
Diameter (m/m)φ |
Height (m/m)H |
||||
| HWMD-10 | 470 | 4.7 | 10 | 20 | 240 | 1,500 | 250 | 400 | 300 |
| HWTD-20 | 1 | 20 | 40 | 210 | 1,200 | 290 | 1,200 | 9 | 1/2″ |
| HWTD-30 | 1.5 | 30 | 60 | 250 | 1,200 | 360 | 1,200 | 13.5 | 3/4″ |
| HWTD-50 | 2.5 | 50 | 100 | 290 | 1,500 | 410 | 1,500 | 22.5 | 3/4″-1″ |
| HWTD-80 | 4 | 80 | 160 | 360 | 1,500 | 520 | 1,500 | 36 | 1″ |
| HWTD-100 | 5 | 100 | 200 | 370 | 1,800 | 530 | 1,800 | 45 | 1″-11/2″ |
| HWTD-120 | 6 | 120 | 240 | 410 | 1,800 | 580 | 1,800 | 54 | 11/2″ |
| HWTD-150 | 7.5 | 150 | 300 | 460 | 1,800 | 650 | 1,800 | 67.5 | 11/2″ |
| HWTD-200 | 10 | 200 | 400 | 530 | 1,800 | 750 | 1,800 | 90 | 11/2″-2″ |
| HWTD-300 | 15 | 300 | 600 | 650 | 1,800 | 920 | 1,800 | 135 | 11/2″-2″ |
| HWTD-400 | 20 | 400 | 800 | 750 | 1,800 | 1,060 | 1,800 | 180 | 2″ |
| HWTD-500 | 25 | 500 | 1,000 | 840 | 1,800 | 1,180 | 1,800 | 225 | 2″-21/2″ |
| HWTD-600 | 30 | 600 | 1,200 | 790 | 2,430 | 1,110 | 2,430 | 270 | 21/2″ |
| HWTD-800 | 40 | 800 | 1,600 | 910 | 2,430 | 1,290 | 2,430 | 360 | 3″ |
| HWTD-1,000 | 50 | 1,000 | 2,000 | 1,020 | 2,430 | 1,440 | 2,430 | 450 | 3″-4″ |
| HWTD-1,200 | 60 | 1,200 | 2,400 | 1,110 | 2,430 | 1,580 | 2,430 | 540 | 4″ |
| HWTD-1,400 | 70 | 1,400 | 2,800 | 1,210 | 2,430 | 1,710 | 2,430 | 630 | 4″-5″ |
| HWTD-1,800 | 90 | 1,800 | 3,600 | 1,370 | 2,430 | 1,940 | 2,430 | 810 | 5″ |
| HWTD-2,000 | 100 | 2,000 | 4,000 | 1,450 | 2,430 | 2,040 | 2,430 | 900 | 5″ |
